特种胶研发中的分子结构调控机制
特种胶的研发核心在于对高分子链段的精确修饰，高粘背胶通常采用丙烯酸酯类共聚物作为基体，通过引入功能性单体如马来酸酐或乙烯基吡咯烷酮，改变分子链的极性与结晶度。这种分子设计旨在增强胶层与被粘物表面的相互作用力，特别是对于低表面能材料如聚乙烯或聚丙烯，研发人员会利用等离子体处理或底涂剂技术，在界面处形成化学键合或强氢键，从而显著提升初始粘接力。透明胶面的研发则更侧重于光学性能的保持，这需要严格控制聚合过程中的相分离现象，确保胶层内部无微米级杂质或气泡，通常采用高纯度单体及多级过滤工艺，使胶层在固化后保持高透光率，满足电子封装或光学器件对可视性的严苛要求。
在配方稳定性方面，研发过程涉及对增粘树脂、软化剂及抗氧剂的复配实验，以平衡粘性与内聚力的关系。高粘背胶需要克服高温蠕变问题，通过交联剂的加入形成三维网络结构，限制分子链在高温环境下的滑移，这一过程需经过严格的热老化测试，验证其在80℃环境下保持粘性的能力。透明胶面则需解决黄变问题，选用耐黄变的氢化C5或C9石油树脂，并添加紫外线吸收剂，防止长期光照导致的光降解反应。这些基础材料的筛选与配比，构成了特种胶性能优化的底层逻辑，直接决定了最终产品在不同应用场景下的可靠性表现。
高粘背胶在复杂工况下的界面粘接技术
高粘背胶的应用场景常涉及金属、玻璃或复合材料等多种异质材料的连接，其技术突破体现在对界面微观形貌的适应能力。在实际应用中，表面粗糙度直接影响粘接强度，研发中常采用微观粗糙度测试仪评估基材表面特征，并据此调整胶液的流变特性。对于多孔性材料，胶液需具备优异的渗透性，通过降低粘度并提高触变性，使胶体能深入微孔结构，固化后形成机械互锁效应。对于光滑表面，则依赖胶层自身的润湿铺展能力，通过表面张力控制，消除界面处的空气残留，确保胶层与基材之间形成连续且无缺陷的粘接界面，这种界面完整性是防止水汽侵入和剥离失效的关键。
在动态负载环境下，高粘背胶需展现出色的抗冲击与抗疲劳性能。通过引入橡胶相或热塑性弹性体进行增韧改性，胶层能够在受到冲击时通过分子链的形变吸收能量，避免脆性断裂。测试数据显示，经过优化的配方在经历指定次数的循环拉伸后，剥离强度保持率可维持在较高水平。此外，耐介质性能也是重要考量因素，胶层需能抵抗油污、清洗剂及弱酸碱的侵蚀，防止因化学溶胀导致粘接失效。这种针对复杂工况的界面设计，使得高粘背胶能够广泛应用于汽车零部件组装、建筑结构加固等领域，提供持久且稳定的连接效果。

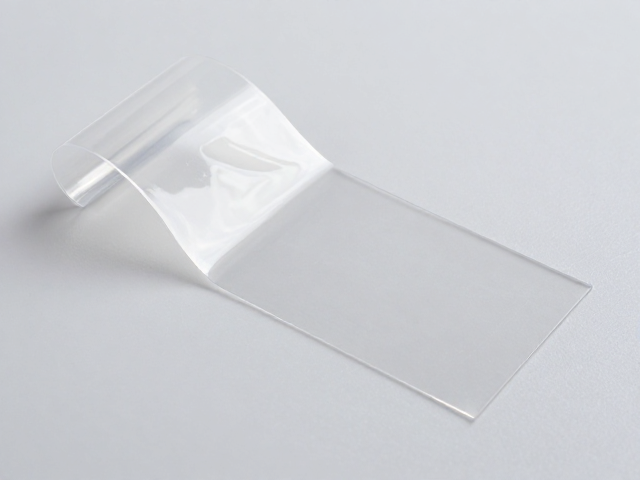

透明胶面的光学性能与电子封装应用
透明胶面在电子封装领域的应用，对光学清晰度与折射率匹配提出了极高要求。研发过程中，需精确调控胶层的折射率，使其与封装材料（如环氧树脂或硅胶）接近，以减少光反射与散射，提高器件的光效与信号传输效率。通过傅里叶变换红外光谱（FTIR）分析胶层化学结构，结合雾度仪测试光学透过率，确保胶层在可见光波段下的透光率超过90%。同时，低黄变指数（YI值）是重要指标，通过优化固化工艺，如采用阶梯式升温固化，减少内部应力集中，防止因热应力导致的微裂纹，从而维持长期使用的光学稳定性。
在半导体封装中，透明胶还需具备优异的电绝缘性与低介电常数，以保障高频信号的传输质量。研发中会严格控制离子杂质含量，通过高纯水洗涤或特殊纯化技术，降低钠、钾等可移动离子浓度，防止离子迁移引发的漏电或短路风险。此外，胶层的热膨胀系数需与芯片及基板材料相匹配，以缓解温度变化引起的热应力，保护脆弱的微细线路。这些精密的光学与电学性能调控，使得透明胶成为高性能显示模组、光学传感器封装中的关键材料，满足现代电子设备对小型化与高可靠性的双重需求。
生产工艺控制与质量检测体系
特种胶的生产过程涉及精密的反应控制与成型工艺，高粘背胶的涂布均匀性直接影响最终产品的性能一致性。采用微凹版涂布或狭缝挤出涂布技术，可精确控制胶层厚度，公差范围控制在微米级别。固化过程中，温度与湿度环境需保持稳定，避免环境波动导致胶层固化不完全或产生气泡。对于透明胶面，涂布环境的洁净度至关重要，通常需在千级或百级无尘室中进行操作，防止灰尘颗粒污染胶面，影响光学性能与粘接质量。
质量检测环节建立了严密的物理与化学指标评估体系。粘接力测试采用标准拉伸剪切或90度剥离测试，依据相关国家标准进行数据采集与分析。光学性能通过分光光度计测量透光率、雾度及黄变指数。化学稳定性测试包括耐溶剂浸泡、耐盐雾及耐热老化实验，验证胶层在极端环境下的耐久性。通过大数据分析生产过程中的工艺参数与检测数据，建立质量追溯模型，实时监控生产状态，及时纠正偏差。这种基于数据驱动的质量控制体系，确保了特种胶产品性能的稳定性与可重复性，为下游应用提供可靠的材料保障。
